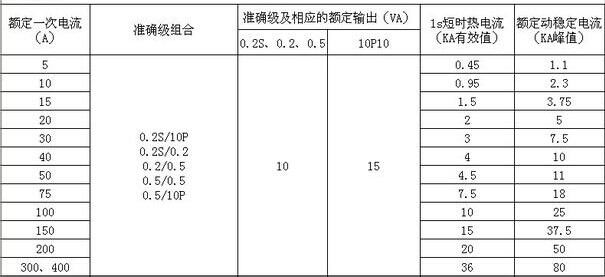

圖示  互感器的準確等級

　　為滿足保護、測量的需要，各個鐵芯具有的準確等級可以不同。保護用電流互感器應選用P級或TP級。

　　P級是一般保護用電流互感器，可分為5Px，10Px兩種，如5P10,5P20,10P10,10P20等，其中P表示保護用鐵芯，P之前的數字表示綜合誤差及準確等級，P之后的數字表示極限準確倍數。TP級是具有暫態特性鐵芯的電流互感器。

　　出于經濟上的考慮，目前在220kv及以下電力系統繼電保護回路尚不推薦使用TP型電流互感器，通常采用10P型電流互感器鐵芯，只有對精度有特殊要求而10P型鐵芯不能滿足時菜采用造價相對較高的5P型電流互感器鐵芯。
