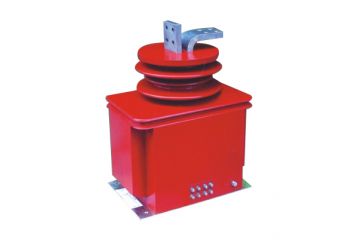

電流互感器的應用：

    　　1、交流電流的測量

    　　設備是否運行在額定電流值，設置電流測量裝置是必要的技術措施。有關規定40KW以上的設備，必須裝設電流表進行監控。

    　　交流電流的測量有直接測量和經電流互感器擴大測量的方式。直接測量就是將適當?shù)碾娏鞅泶与娏骰芈飞?。而下圖所示電路均為經電流互感器接入式測量。

    　　(a)采用一臺電流互感器測量三相平衡線路中的電流。電流互感器選擇的是以電流表量程依據，而電流表的量程則是根據負載電流的實際值，應占電流表總量程的2/3至滿度值之間。比如一臺設備額定電流為100A，則選擇滿度值為150A的電流表。此時電流互感器的互感比則應選150/5A，電流表也相應選比值為150/5A的電流表。讀數時則以表指示值直讀。

    　　(b)采用二臺電流互感器，接成不完全星形，用以測量三相平衡或不平衡線路中的三相電流。

    　　(c)采用三臺電流互感器，接成完全星形接法，用以測量三相平衡或不平衡線路中的三相電流。

    　　2、交流電度的測量

    　　為了擴大交流電度表的量程，工廠最常用的是采用電流互感器的方法來擴大量程。

    　　3、電力拖動線路中的保護

    　　大功率電動機中的過載保護，往往由于電流大，而無法購到相應的熱繼電器，在這樣的情況下，一般采用加裝電流互感器的方法來解決。其實質是將大電流變換成小電流用5A以內的熱繼電器足可滿足過載保護的要求。
